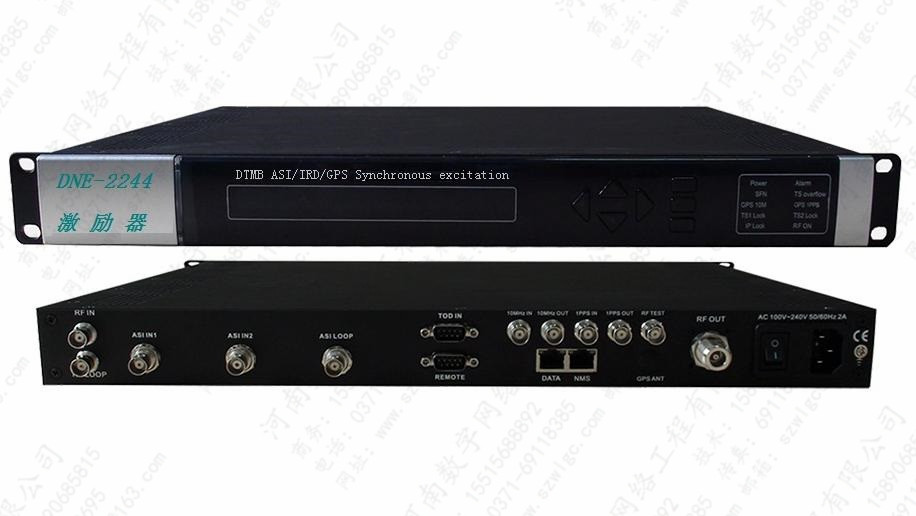

| DNE-2244 星網一體激勵器 |
 |
| 產品概述 |
基于衛星傳輸?shù)牡孛鏀?shù)字電視單頻網激勵器是按照數字地面廣播的標準GB20600-2006及GDJ 067-2015-基于衛星傳輸?shù)牡孛鏀?shù)字電視單頻網激勵器技術要求和測量方法。而研發的高性能激勵器。該設備具有2路ASI輸入，1路ASI環出，1路RS232/485接口。支持內置 GPS模塊（可選）,支持100M IP輸入；完全支持GB20600-2006標準覆蓋的所有330種工作模式、具有GPS 10MHz及1PPS輸入端口；支持單頻網，衛星單頻網和多頻網工作模式；支持線性及非線性自適應校正，非線性校正ACPR提升12db（典型值），線性校正帶內平坦度校正增益10db（典型值），可改善發射機的輸出性能。
該設備頻率范圍為30~960MHz，具有優異的射頻輸出性能及頻率穩定度，支持本地和遠程配置調制參數。可廣泛應用于地面數字電視廣播網絡組建和機頂盒設計的生產和測試。 |
| 主要特性 |
·完全支持GB20600-2006，GDJ 067-2015-基于衛星傳輸?shù)牡孛鏀?shù)字電視單頻網激勵器技術要求和測量方法
·同時支持標準單頻網及衛星單頻網模式和多頻網
·同時支持多載波及單載波
·支持反饋式自適應校正預失真功能，先進的自適應算法
·針對多合體高效率功放特別優化，校正效果特別好
·內置 GPS模塊（可選）,支持100M IP輸入
·優異的相位噪聲及MER性能，MER≥45db
·射頻頻率輸出范圍30~960MHz，0.1Hz步進
·采用恒溫晶振，頻率穩定度高達0.1ppm
·具有各種監控和報警功能。
·具有MLC和ALC控制功能
·支持10MHZ監測輸出、本振監測輸出和RF監測輸出。
·支持發射機輸出信號監測，發射機輸出的射頻指標MER監測度不低于40db,帶肩監測度不低于50db,誤差不超過2db.
·保證開關機無脈沖信號，更好保護發射機。
·支持液晶&按鍵操作
·支持網絡管理web |
| 技術指標 |
輸入 |
2路ASI輸入，支持2路ASI無縫切換，支持熱備份，BNC接口，陰型，75Ω，1路ASI環出，1路RS232/485接口。 |
支持100M IP輸入，UDP協議 |
GPS/ 10Mhz參考時鐘輸入以及環出 ，BNC接口，陰型，50Ω |
GPS 1PPS輸入以及環出，BNC接口，陰型，TTL電平，50Ω |
調制 |
標準 |
GB20600-2006，GB20600-2012 |
FFT |
1，3780，1+Pilot |
星座 |
4QAM-NR、4QAM、16QAM、32QAM、64QAM |
幀格式 |
420、595、945 、420旋轉、945旋轉 |
FEC |
0.4、0.6、0.8 |
交織深度 |
240、720 |
射頻頻率 |
監測輸出 |
10MHZ監測輸出、本振監測輸出和RF監測輸出 |
監測輸出接口 |
BNC型，陰型，50Ω |
射頻輸出接口 |
N型頭，陰型，50Ω |
頻率范圍 |
30~960MHz，0.1Hz步進 |
功率穩定度 |
±0.3dB(24小時） |
頻率穩定度 |
≤1×10 -7 （使用內置頻率基準）
≤1×10 -10 （使用外置頻率基準） |
帶肩比 |
≤-56dBc@ 中心頻率±4.2MHZ |
輸出電平 |
-20dBm~+0dBm，0.1dBm步進 |
MER |
≥ 50dB |
反饋預失真 |
支持線性及非線性自適應校正，非線性校正ACPR提升12db（典型值），線性校正帶內平坦度校正增益10db（典型值） |
輸入電平范圍-15~+10dBm，推薦大于-10dBm可得到優異預失真性能 |
系統 |
支持液晶&按鍵操作，web網絡管理，中文顯示 |
可通過網絡進行軟件升級 |
通用 |
尺寸(寬x長x高) |
482.6mm×415mm×44mm |
重量 |
4.0kg |
溫度范圍 |
-10~50℃(工作)，-15℃~60℃（允許工作）-20~80℃(存儲) |
電源要求 |
90V～264V AC, 47Hz～63Hz |
功耗 |
<30W |
|

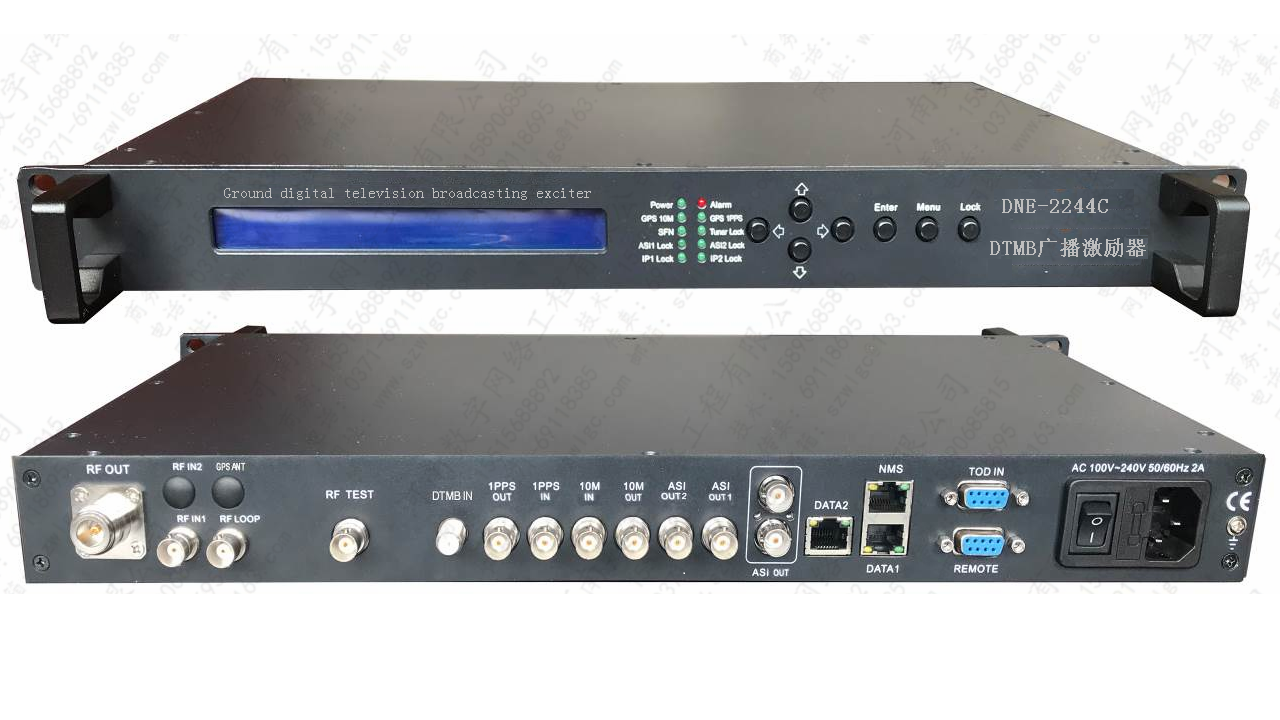

| DNE-2244C DTMB廣播電視激勵器 |
 |
| 產品概述 |
地面數字電視廣播激勵器是按照數字地面廣播的標準GB20600-2006而研發的高性能激勵器。該設備具有2路ASI輸入，2路100/1000M IP輸入，2路DTMB信號輸入，ASI輸入1路ASI環出，1路RS232/485接口。支持內置GPS模塊（可選）；完全支持330種工作模式、具有GPS 10MHz及1PPS輸入端口；支持單頻網，衛星單頻網和多頻網工作模式；支持線性及非線性自適應校正，非線性校正ACPR提升12dB（典型值），線性校正帶內平坦度校正增益10dB（典型值），可改善發射機的輸出性能。
該設備頻率范圍為50~860MHz，具有優異的射頻輸出性能及頻率穩定度，支持本地和遠程配置調制參數?？蓮V泛應用于地面數字電視廣播網絡組建和機頂盒設計的生產和測試。 |
| 主要特性 |
完全支持GB20600-2006以及GB/T 28436-2012 《地面數字電視廣播激勵器技術要求和測量方法》
同時支持標準單頻網及衛星單頻網模式和多頻網
同時支持多載波及單載波
支持反饋式自適應校正預失真功能，先進的自適應算法
針對多合體高效率功放特別優化，校正效果特別好
內置 GPS模塊（可選）,支持100M IP輸入
優異的相位噪聲及MER性能，MER≥50dB
射頻頻率輸出范圍50~860MHz，0.1Hz步進
采用恒溫晶振，頻率穩定度高達0.1ppm
具有各種監控和報警功能。
具有MLC和ALC控制功能
支持10MHz監測輸出、本振監測輸出和RF監測輸出。
支持發射機輸出信號監測，發射機輸出的射頻指標MER監測度不低于40db,帶肩監測度不低于50dB，誤差不超過2dB。
保證開關機無沖擊脈沖，更好保護發射機。
支持液晶&按鍵操作，支持網絡管理web
|
| 技術指標 |
輸入 |
2路ASI輸入，支持2路IP輸入，1路DTMB信號輸入，支持熱備份，BNC接口，陰型，75Ω，1路ASI環出，1路RS232/485接口。 |
支持100M? IP輸入，UDP協議 |
GPS 輸入，10MHz參考時鐘輸入以及環出 ，BNC接口，陰型，50Ω |
GPS 1PPS輸入以及環出，BNC接口，TTL電平，50Ω |
調制 |
標準 |
GB20600-2006 ?GD/J 067-2015 |
FFT |
1，3780，1+Pilot |
星座 |
4QAM-NR、4QAM、16QAM、32QAM、64QAM |
幀格式 |
420、595、945、420旋轉、945旋轉 |
FEC |
0.4、0.6、0.8 |
交織深度 |
240、720 |
射頻輸出性能 |
監測輸出 |
10MHZ時鐘監測輸出、本振監測輸出和RF監測輸出 |
監測輸出接口 |
BNC型，陰型，50Ω |
射頻輸出接口 |
N型頭，陰型，50Ω |
頻率范圍 |
50~860MHz，0.1Hz步進 |
功率穩定度 |
±0.3dB(24小時） |
頻率穩定度 |
≤1×10-7（使用內置頻率基準）
≤1×10-10（使用外置頻率基準） |
帶肩(偏移中心頻率±4.2MHz) |
≤-61dBc |
輸出功率 |
-20dBm~+0dBm，0.1dBm步進 |
調制誤差率（MER） |
≥ 50dB |
反饋預失真 |
支持線性及非線性自適應校正，非線性校正ACPR提升12db（典型值），線性校正帶內平坦度校正增益10db（典型值） |
輸入電平范圍-15~+10dBm，推薦大于-10dBm可得到較佳預失真性能。 |
系統 |
支持液晶&按鍵操作，網絡管理WEB，中文顯示 |
可通過網絡進行軟件升級 |
通用 |
尺寸(寬x長x高) |
480mm×240mm×44mm |
重量 |
2.6kg |
溫度范圍 |
-10℃~50℃(正常工作)，-15℃~60℃（允許工作）-20~80℃(存儲) |
電源要求 |
100V～240V AC, 50Hz～60Hz |
功耗 |
<30W |
|
|
| |
