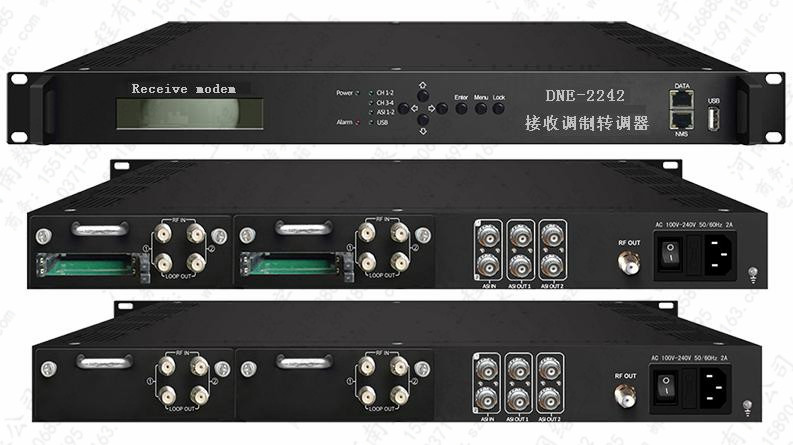

| DNE-2242 多功能接收調制轉調器 |
 |
| 產品概述 |
DNE3542D 多功能接收調制轉調器是一款具備高集成度、高性能、 高性價比的帶解擾、復用、調制與一體的設備。該設備可提供Tuner接收和ASI輸 入，經過解擾、復用、調制后輸出射頻信號（2個DVB-T頻點輸出），以及支持IP和ASI輸出，支持CAM和BISS解密功能，非常適合新一代有線電視播出系統。 |
| 主要特性 |
·支持4路Tuner（DVB-C/-T/DTMB-T）+2路ASI輸入
·支持2組（4路）ASI輸出，每組一路備份
·支持2個DVB-T頻點輸出
·帶1000M IP輸出
·支持BISS解密功能
·支持USB的錄播功能
·支持PSI/SI編輯和插入
·支持PCMCIA插槽，配備獨立的CAM模塊，每個模塊支持解密多通道的節目
·優異的RF輸出性能，MER≥40db
·支持液晶顯示(LCD )和按鍵操作
·支持Web網絡管理 |
| 技術指標 |
輸入 |
4 路tuner（DVB-C/-T/DTMB-T）輸入+2ASI輸入 |
復用 |
輸入通道 |
4 路tuner輸入+2ASI輸入 |
輸出通道 |
2 RF輸出 |
PID重映射 |
128(每通道) |
功能 |
PID重映射(手動或自動) |
自動生成PSI/SI表 |
調制 |
DVB-T通道 |
2 |
標準 |
DVB-T COFDM |
帶寬 |
6M, 7M, 8M |
星座 |
QPSK, 16QAM, 64QAM |
碼率 |
1/2, 2/3, 3/4, 5/6, 7/8 |
保護間隔 |
1/32, 1/16, 1/8, 1/4 |
傳輸模式 |
2K, 8K |
MER |
≥42dB |
RF 頻率范圍 |
30~1000MHz, 1KHz 步進 |
RF 輸出電平 |
-30~ -10dBm (77~97dBμV), 0.1dB步進 |
輸出 |
IP輸出 |
1000Mbps，RJ45 UDP協議 |
ASI輸出 |
2組（4路）ASI輸出（BNC接口），每組1路備份 |
RF輸出 |
接口類型 |
F頭，75Ω阻抗 |
頻率范圍 |
30~1000MHz，1kHz步進 |
輸出電平 |
-20dBm~0dBm(每個QAM載波), 0.1dB步進 |
MER |
≥40db |
ACLR |
-55dBC |
系統 |
支持液晶顯示(LCD)，按鍵操作，web網絡管理 |
中文/英文操作界面，支持網絡升級 |
通用 |
尺寸(長x寬x高) |
482mm×285mm×44mm |
重量 |
3.5kg |
溫度范圍 |
0~45℃(工作) ; -20~80℃(存儲) |
電源需求 |
AC 100~240V,50/60Hz |
功耗 |
<25W |
|
|
|
|
