| RVR 5kw數字調頻廣播發射機 |
 |
| 產品概述 |
 |

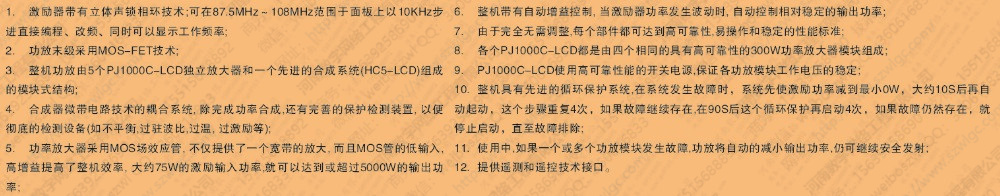

| 主要特性 |
 |

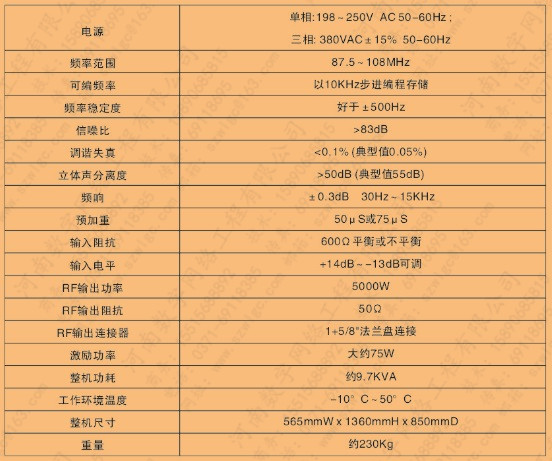

| 技術指標 |
 |

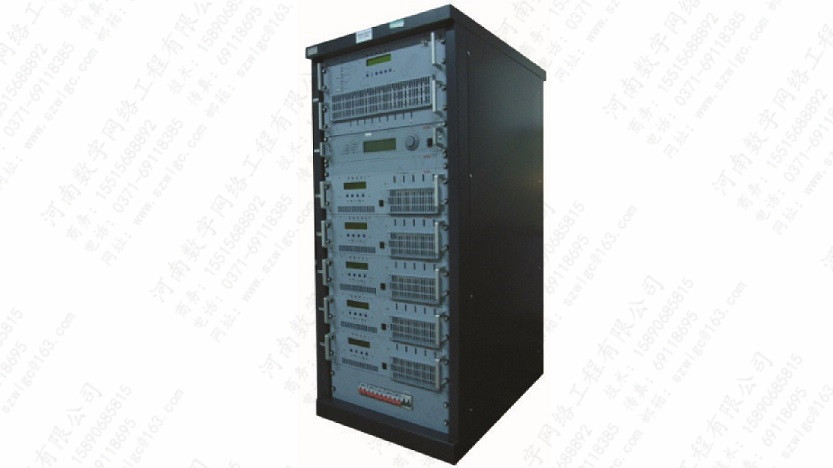

| DNE-2170 3KW CDR調頻廣播數字發射機
|
 |
| 產品概述 |
| 全固態調頻頻段數字音頻廣播（CDR）發射機是 結合當前國際計算機、半導體新發展技術，適應用戶新應用要求，具有自主知識產權的新一代調頻頻段數字音頻廣播 （CDR）發射機?？梢詽M足 CDR 使用要求，設備技術指標全部達到或超過國家調頻廣播和數字音頻廣播技術標準。國產發射機性能穩定可靠、操作簡單、維護方便。 |
| 主要特性 |
● 先進的技術及設計理念
LDMOS 全固態技術，整機全固態化
國家專利分配、合成技術 專利號:ZL2014 2 0774733.8/ZL2014 2 0774779.8
模塊化設計理念
● 并聯冗余設計，降低停播率
功率放大器的并聯冗余設計：發射機有四個完全相同的 800W 線性功率放大器，可互為備份，任意替換
電源的備份冗余設計：四個開關電源并聯均流供電，微機監控 電源工作狀態
激勵器的備份冗余設計：主激勵器和備激勵器互為備份且自動 切換（備激勵器為選購件）
● 智能化、網絡化監控系統
ARM 處理器控制技術，具有強大的自診斷功能
觸摸屏設計，操作簡單實用
完善的數據檢測技術、監控系統和功能完善的計算機控制軟件
CAN 總線控制系統快速可靠，方便運用計算機管理和監控
● 完善的保護措施，保障設備安全運行
采用抗駐波比 40：1 的高性能大功率功放管
功率放大器設有 VSWR、溫度、過激勵等保護
開關電源設有過壓、過流、欠壓、溫度等保護
整機設有 VSWR、防雷、缺相等保護
● 熱插拔技術，方便維護與操作
放大器熱插拔
開關電源熱插拔 |
| 技術指標 |
|
指標要求 |
測試結果 |
頻率調整步長 |
多頻網模式≤ 1kHz |
符合 |
單頻網模式≤ 1Hz |
符合 |
頻率穩定度（3 個月） |
采用內部參考源≤ 1×10-7dB |
符合 |
采用外部參考源≤ 1×10-9dB |
符合 |
頻率準確度 |
多頻網模式±100Hz |
符合 |
單頻網模式±1Hz |
符合 |
相位噪聲 |
≤ -60dBc/Hz @10Hz |
-79dBc/Hz |
≤ -75dBc/Hz @100Hz |
-92dBc/Hz |
≤ -85dBc/Hz @1kHz |
-103dBc/Hz |
≤ -95dBc/Hz @10kHz |
-108dBc/Hz |
≤ -110dBc/Hz @100kHz |
-117dBc/Hz |
≤ -115dBc/Hz @1MHz |
-133dBc/Hz |
負載適應能力 |
反射損耗≥ 26dB（正常工作） |
符合 |
反射損耗≥ 20dB（允許工作） |
符合 |
頻譜模板 |
應符合 GY/T 268.1-2013 中頻譜模板的規定 |
符合 |
帶內頻譜符合性 |
≤ 1dB |
0.9dB |
子帶間功率均勻性 |
≤ 0.5dB |
0.45db |
帶肩（濾波器前） |
≤ -36dB |
-36.5dB |
帶外雜散 |
鄰頻道帶內的無用發射功率≤ -45dB |
-46dB |
鄰頻道帶外的無用發射功率≤ -60dB，并且≤ 1mW（87MHz 以下） |
-61dB |
≤ -60dB，并且≤ 5mW（87MHz～108MHz） |
-60.5dB |
≤ -60dB，并且≤ 1mW（108MHz 以上） |
-61dB |
射頻有效帶寬 |
|
符合 |
射頻輸出功率穩定度 |
±0.5dB |
符合 |
峰值平均功率比 |
滿足 CCDF 曲線模板要求 |
符合 |
|
|
| |
