| DNE-2241 IP QAM調制器 |
 |
| 產品概述 |
| DNE-2241A 8路IP復用DVB-T調制器是新一代具有高集成高性能的復用DVB-T調制器一體機。該設備支持2個DATA數據口輸入，支持256路IP輸入（每個DATA口能達到256）；該設備支持8路DVB-T調制載波輸出、支持8路IP MPTS輸出。 該設備具有高集成度、高性能、低成本的特點，非常適合新一代歐標電視播出系統。 |
| 主要特性 |
·2路DATA輸入
·支持8通道IP信號復用
·支持ETSI EN300 744調制標準
·256個IP輸入（每個DATA口多達256路），UDP/RTP協議，IGMP V2/V3，MPTS或SPTS
·支持8個DVB-T RF輸出，帶寬192MHz
·支持8路IP MPTS輸出，可任意選擇從DATA1、DATA2輸出，UDP/RTP/RTSP協議
·支持基于Web的遠程網絡管理 |
| 技術指標 |
輸入 |
IP輸入 |
256路IP輸入SPTS/MPTS（每個DATA口多達256路） |
接口 |
2個100/1000M DATA輸入 |
傳輸協議 |
UDP/RTP，支持IGMP V2/V3 |
復用 |
輸入通道 |
256路SPTS/MPTS（每個DATA口多達256路） |
輸出通道 |
8路 |
功能 |
PID再映射(自動、手動均可) |
PCR矯正調整 |
自動生成PSI／SI表 |
調制參數 |
調制通道 |
8通道 |
調制標準 |
ETSI EN300 744 |
調制星座 |
QPSK/16QAM/64QAM |
帶寬 |
6/7/8 MHz |
傳輸模式 |
2K/4K/8K |
FEC |
1/2, 2/3, 3/4, 5/6, 7/8 |
射頻輸出 |
接頭 |
1個RF輸出接口（8個DVB-T獨立載波）,75Ω阻抗 |
頻率范圍 |
50~960MHz, 1kHz 步進 |
輸出電平 |
-20dBm~10dBm，0.5dB步進 |
MER |
≥40dB |
ACL |
-55 dBc |
IP輸出 |
接頭 |
2個100/1000M DATA輸出 |
IP輸出 |
8路IP MPTS輸出 |
輸出格式 |
UDP/RTP/RTSP，IGMP V2/V3，MPTS或SPTS |
系統 |
支持基于Web的遠程網絡管理 |
通用 |
尺寸(寬×長×高) |
420×440mm×44.5mm |
約重 |
3kg |
溫度范圍 |
0~45℃(工作)，-20~80℃(存儲) |
電源要求 |
AC 100~240V，50/60Hz |
功耗 |
<20W |
|

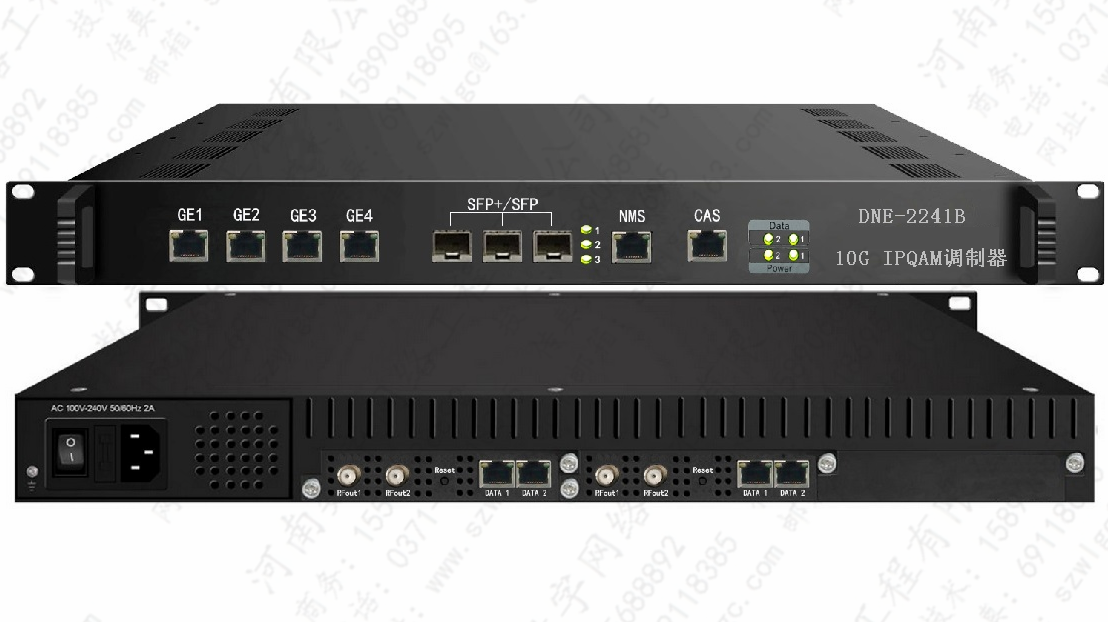

| DNE-2241B 10G IP QAM調制器 |
 |
| 產品概述 |
10G IP QAM調制器是我公司新一代的具有高集成高性能復用加擾QAM調制器一體機。支持96個復用、加密、QAM調制通道，通過4個射頻接口輸出。內置10G開關，可同時處理10G光信號和千兆電信號，該設備采用2個48路QAM調制模組組成，該設備支持4個千兆RJ45數據口輸入和3個SFP/SFP+萬兆數據光口輸入。 該設備具有高集成度、高性能、低成本的特點，非常適合新一代有線電視播出系統。 |
| 主要特性 |
支持3個SFP+(10G)/SFP(1G)端口和4個GE端口的輸入和輸出從前面板；
采用模塊化設計，1U機箱，支持兩個48通道QAM卡，每個模組后面板支持2 GE的輸入輸出接口；
支持J.83A（DVB-C）/J.83B/ J.83C調制標準；
支持CAS同密數6；
單設備支持96個非相鄰的QAM載波輸出（每個模組48路）；
持PCR調整、CA過濾、PID重置和PSI/SI編輯；
支持基于Web的管理；
|
| 技術指標 |
輸入 |
IP輸入 |
256*4路千兆IP電口（GE1/GE2/GE3/GE4） |
256*3路IP光口SFP+/SFP端口 |
傳輸速率 |
電口：每個通到960Mbps
光口：10G SFP+/SFP 9600Mbps |
傳輸協議 |
UDP/RTP，單播和多播，支持IGMP V2/V3 |
復用 |
PID重新映射 |
每個輸出通道256 |
復用通道 |
96路 |
功能 |
PID重映射(自動、手動均可) |
PCR矯正調整 |
自動生成PSI/SI表 |
加擾參數 |
多支持同密CA數 |
6 |
加擾標準 |
ETR289, ETSI 101 197, ETSI 103 197 |
加擾通道數 |
96 |
加擾連接方式 |
本地/遠程連接 |
調制參數 |
QAM通道 |
48*2個非相鄰載波輸出，每個射頻端口384mbps帶寬 |
調制標準 |
EN300 429/ITU-T J.83A/B/C |
星座 |
J.83A |
16/32/64/128/256QAM |
帶寬:8M |
J.83B/C |
64/256QAM |
帶寬:6M |
符號率 |
3600 ~ 7000Ksps，1ksps步進
5057Ksps (J.83B,64QAM)
5361Ksps (J.83B,256QAM) |
調制星座 |
16、32、64、128、256QAM |
FEC |
RS(204,188) |
射頻輸出 |
接頭（單模組） |
2個RF接口，輸出48個載波，75Ω阻抗，載波1~24通過RF1輸出，25~48通過RF2輸出 |
頻率范圍 |
50~960MHz，1kHz步進 |
輸出電平 |
-20dBm~+10dBm(87~117dBμV)，0.1dB步進 |
MER |
≥40dB |
IP輸出 |
接頭 |
1~24通過DATA 1輸出，25~48通過DATA 2輸出，RJ45(后面板) |
IP輸出 |
96路IP輸出，MPTS或SPTS |
輸出格式 |
UDP/RTP/RTSP，IGMP V2/V3，MPTS或SPTS |
系統 |
基于Web管理 |
通用 |
尺寸(寬×長×高) |
420mm×440mm×44.5mm |
重量 |
4kg |
溫度范圍 |
0~45℃(工作)，-20~80℃(存儲) |
電源要求 |
AC 100V±10%，50/60Hz
AC 220V±10%，50/60Hz |
功耗 |
<30W |
|
| |
|
